交换机如何配置防止用户手动私设IP

晴川

一、组网要求

    1）DHCP--二层交换机--客户机，DHCP服务器在三层交换机上，要求客户机只能通过DHCP获取地址上网，手动配置地址不允许上网。

    2）只允许192.168.1.2 这台电脑手动配置地址上网

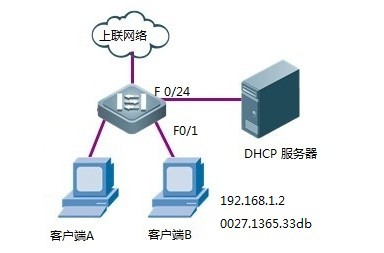

二、组网拓扑

三、配置要点

• 接入交换机全局开启dhcp snooping
• 接入交换机的上连口（即连接到dhcp服务器的端口）配置信任口
• 除上连口外的其他端口配置source guard功能
• 此功能必须配合 dhcp snooping功能使用，即开此功能的前提是必须开启 dhcp snooping功能


四、配置步骤

注意：配置之前建议使用 Ruijie#show interface status查看接口名称，常用接口名称有FastEthernet（百兆）、GigabitEthernet（千兆）和TenGigabitEthernet(万兆),以下配置以百兆接口为例

      1）在接入交换机上开启dhcp snooping功能

       Ruijie>enable

Ruijie#configure terminal

Ruijie(config)#ip dhcp snooping  ------> 开启DHCP snooping功能

      2）连接DHCP服务器的接口配置为可信任口

       Ruijie(config)#int FastEthernet0/24

       Ruijie(config-FastEthernet 0/24)#ip dhcp snooping trust   ------> 确认配置正确，保存配置开启DHCP snooping的交换机所有接口缺省为untrust口，交换机只转发从trust口收到的DHCP响应报文（offer、ACK、NAK）

     3）除上连口外的其他端口配置source guard功能

       Ruijie(config)# interface range FastEthernet 0/3-24  ------> 进入交换机的第3~24个百兆接口配置

       Ruijie(config-if-range)#ip verify source port-security   ------> 开启防止用户手动设置ip的功能

        4）配置允许配置静态地址

        Ruijie(config)#ip source binding 0027.1365.33db vlan 1 192.168.2.2 interface FastEthernet 0/1   ------> 允许交换机第一百兆接口下接属于vlan 1的mac地址为0027.1365.33db 的终端，可以配置为192.168.2.2的静态ip地址

  5 )保存配置

          Ruijie(config)#end

  Ruijie#write   ------> 确认配置正确，保存配置

五、验证命令：

通过此命令查看dhcp snooping功能开启状态，enable即开启。

Ruijie#show ip dhcp snooping

     Switch DHCP snooping  status                    :   ENABLE

     DHCP snooping  Verification of hwaddr status    :   DISABLE

     DHCP snooping database write-delay time         :   0 seconds

     DHCP snooping option 82 status                  :   DISABLE

     DHCP snooping Support bootp bind status         :   DISABLE

     Interface                      Trusted       Rate limit (pps)

     ------------------------       -------       ----------------

     FastEthernet 0/24              YES           unlimited

通过此命令查看dhcp snooping功能所形成的表项，包括用户mac +ip +释放时间+类型+vlan id+端口

     Ruijie(config)#show ip dhcp snooping binding

     Total number of bindings: 1

     MacAddress         IpAddress       Lease(sec)   Type          VLAN  Interface

     ------------------ --------------- ------------ ------------- ----- --------------------

     bcae.c54b.ca8d     192.168.2.1     86341        dhcp-snooping 2     GigabitEthernet 0/24

查看已绑定表项

     Ruijie(config)#show ip verify source

     Interface            Filter-type Filter-mode Ip-address      Mac-address    VLAN

     -------------------- ----------- ----------- --------------- -------------- --------

    GigabitEthernet 0/24 ip+mac      active      192.168.2.1     bcae.c54b.ca8d  2

    GigabitEthernet 0/24 ip+mac      active      deny-all        deny-all

查看静态绑定表项

    Ruijie(config)#show ip source binding

    MacAddress         IpAddress       Lease(sec)   Type          VLAN  Interface

    ----------------- --------------- ------------ ------------- ----- --------------------

    0027.1365.33db     192.168.2.2     infinite     static        1     FastEthernet 0/1
